Level shift - iML7276

產品介紹

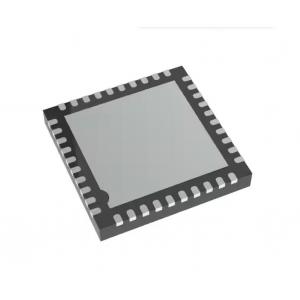

iML7276是一個19通道高壓水平移位器的應用程序。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為由顯示面板使用的高電平信號。該設備采用WQFN-40L 5x5封裝，適用于GOP TFT-LCD面板。

液平轉換器被設計用于產生高壓信號來驅動TFT-LCD面板。iML7276包括8個GOA輸入信號（CPV1到CPV2、STV0、STV1A、STV1B、LC、tenet、DIS_SENSE）、19- CH GOA輸出信號(12CLK、LS_STV0、LS_STV1A、LS_STV1B、VDDE、VDDO、LS_VGL和LS_LVGL。它還集成了復位功能。只要DVDD達到放電水平，所有通道都會被拉到VGH。

一、 Level shift - iML7276特性：

2.6V到5.5V的輸入邏輯電平范圍

-20V至45V的輸出電壓范圍

19 Ch水平移位器支持12-CH CLK，3-CH LS_STV，VDDE/VDDO，LS_VGL，LS_LVGL

保護功能：UVLO、OTP、OCP

支持2IN，4/6/8/10/12 CLK OUT
CLK費用共享和GPM功能

I2C接口

斷電放電選項

符合RoHS標準和無鹵素標準

二、 Level shift - iML7276應用：

GOATFT-液晶面板
