電源管理芯片（PMIC) - iML1942

產品介紹

iML1942是一個高度集成的電源管理IC為TFT液晶面板。它具有完整的I2C接口來編程各種參數。

該設備包括一個針對AVDD的電流模式升壓調節器，一個針對VBK1的同步升壓轉換器。可選的VGL反向轉換器或負電荷泵調節器，VSS1的負線性調節器，可選的增壓調節器或電荷泵調節器VGH的溫度補償輸出，VCOM1的可編程放大器，VOCM2的可編程DAC，VOCM2和14通道可編程伽馬放大器。

iML1942設備包括各種保護功能，如輸入欠壓鎖定（UVLO）和過溫關閉（OTP）。輸出端包括欠壓保護（UVP）和短路保護（SCP）。

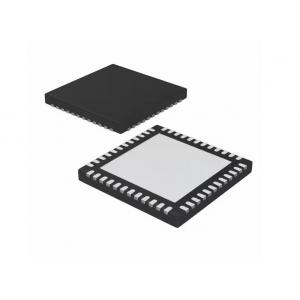

iML1942有一個WQFN 46針6.5 mm X 4.5 mm，底部暴露的熱墊，以提供較佳的散熱。該設備的額定工作范圍為-40至+85°C溫度范圍。

一、電源管理芯片（PMIC） - iML1942的特性：

8.6V至14.7V的電視輸入電源電壓范圍

4.3V至6V的輸入電源電壓范圍為MNT

全I(xiàn)2C接口控制

AVDD、VBK1、VGH、VGL、1位可選擇切換頻率（500 kHz/750kHz）

可選的內部或外部MOSFET驅動器增壓調節器的AVDD

-13.5V至19.8V的輸出電壓范圍

VBK1的同步吸盤調節器

-1.8V至3.35V的輸出電壓范圍

用于HAVDD的大電流可編程放大器

-7位分辨率

-±200mA輸出短路電流

可選的反向調節器轉換器或充電泵調節器的VGL

-3V至-18V的輸出電壓范圍

-溫度補償輸出

VSS1的負線性調節器

--3V至-16V的輸出電壓范圍

-采購和連接能力

可選的增壓調節器或更換泵調節器的VGH

-20V至45V的輸出電壓

-溫度補償輸出

用于VCOM1的1通道可編程放大器

-7位分辨率

-±400mA短路電流

1通道可編程VCOM2 DAC

-7位分辨率

14通道可編程伽馬放大器

-10位分辨率

-±100mA短路電流

保護功能

-UVP, SCP, OTP

從屬地址：

-0100 000 R/W (PMIC)

二、電源管理芯片（PMIC） - iML1942的應用：

監視器面板

電視面板

液晶面板
