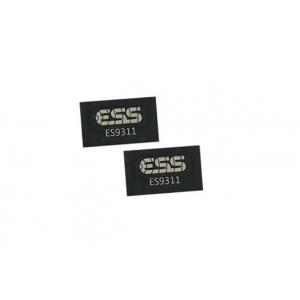

美國ESS 電源管理芯片（PMIC） - ES9311Q

產品介紹

電源管理芯片 - ES9311Q雙超低噪聲+3.3V調節器是行業性能較高、超低噪聲調節器，為ESS32位軍刀數據庫提供參考電壓。音頻DACs需要一個非常低噪聲的參考電壓來實現高動態范圍(DNR)。ES9311的輸出噪聲通常在100Hz到100kHz之間的1μVrms以下，在10Hz到100kHz之間小于1.3μVrms。每個電壓輸出的溫度系數通常為50ppm/°C。雙調節器取代了三個有源設備和幾個離散組件，以前用于生產一個高性能，低噪聲調節器。ES9311Q使ESS的旗艦8通道DAC，ES9038PRO，實現其完整的140dBDNR，是一個理想的低噪聲調節器使用所有ESS的32位軍刀DAC。

ES9311Q提供了商品調節器沒有的獨特特性：兩個輸出不需要解耦電容器，遠程負載傳感確保負載時的輸出電壓精度，有兩個輸出啟用輸入，輸出具有軟啟動功能，加上功率良好、過溫警告和過溫關機輸出。

ES9311Q雙超低噪聲+3.3V調節器可采用30針、3mmx5mmQFN封裝。

一、電源管理芯片（PMIC） - ES9311Q的特性:

雙+3.3V輸出，總負載為300mA
<1μVrms輸出噪聲(100Hz至100kHz)
操作從+3.5V到+5.5V
優秀的線路和負載調節能力
對每個輸出端進行遙感檢測
五個啟用輸入和四個狀態輸出
過電流和過溫保護
總靜止電流3.5mA，57μA typ。備用電流（兩個電源均已禁用）
30-QFN封裝，3毫米x5毫米

二、電源管理芯片（PMIC） - ES9311Q的應用：

高分辨率音頻（HRA）音樂播放器和轉換器

模擬轉換器

智能手機

耳機放大器
