德國Passerro 在線擊穿電壓傳感器絕緣油測試裝置 - BDVB TrafoStick TS4x

Mouse over image to zoom

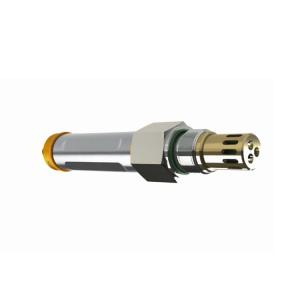

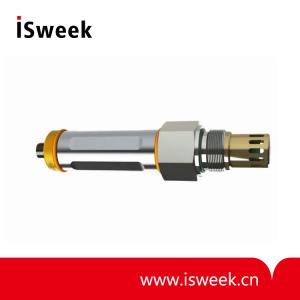

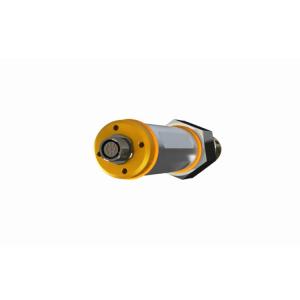

BDVB TrafoStick TS4x傳感器是專為變壓器現場永久使用而開發的，專門用于持續實時測量礦物油基變壓器油的擊穿電壓、含水量和溫度。

產品型號：: BDVB TrafoStick TS4x

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

德國Passerro 在線擊穿電壓傳感器絕緣油測試裝置 BDVB TrafoStick TS4x 描述：

主要測量模塊位于堅固的金屬外殼內。測量室由陽極氧化鋁組成。通過測量室中的穿孔，內部傳感器可填滿絕緣油。BDVB傳感器配備有一個ParkerRI1EDX3/471接頭，可將設備擰在目標位置上。傳感器可安裝在任何方向上，但是必須保證油可自由穿過測量室。電纜連接位于傳感器頂端。

TrafoStick和控制單元之間的連接是使用提供的電纜，通過WEiPU ST1210 / S9連接建立的。傳感器采用提供的TCP-IP電纜，與計算機、路由器、調制解調器或類似設備連接。

德國Passerro 在線擊穿電壓傳感器絕緣油測試裝置 BDVB TrafoStick TS4x 應用：

德國Passerro 在線擊穿電壓傳感器絕緣油測試裝置 BDVB TrafoStick TS4x 參數：

測量參數
擊穿電壓(BDV)	10kV ~ 120kV ( ± 2.5%)
含水量(WC)	2 ppm ~ 80 ppm (± 2%)
溫度	-40 ~ 120 ± 0,2°C
測量間隔	max. 0.1s
工作環境
環境溫度	-20°C ~ 70°C
油溫范圍	-20°C ~ 85°C
工作壓力	高達3bar
輸入和輸出
電源	4.5V ~ 7.5V (5.0V建議值)
輸出	數字協議
接口	MODBUS TCP/IP
內部數據記錄能力	動態鎖存緩沖器緩存鏈(64-256-1024)
一般信息
電纜	標準MODBUS (可變長度)
外殼材料	EN-AW-6063
機械連接	Parker RI1EDX3/471
測量區材料	EN-AW-7075
裝配外殼類別	IP68
控制軟件( Windows 7及更高版本)	Ver. 2.0
絕對zui大額定值
zui大工作電壓	9.0V
工作溫度	-40°C ~ 100°C
zui大壓力	5bar
儲存溫度(不帶MODBUS電纜)	-65°C ~ 150°C
