氨氣傳感器 - SP-53A-00
產品介紹

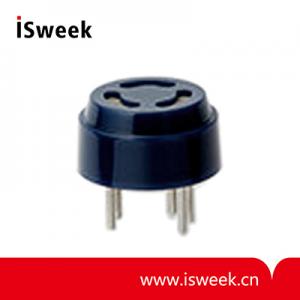

氨氣傳感器 SP-53A-00描述：
SP-53A是SnO2半導體氣體傳感器，對高濃度的氨氣有高靈敏度并且比一般的產品的響應速度要快。
氨氣傳感器 SP-53A-00 參數：
結構
氣體感應半導體材料緊貼在鋁基片上，金電極打印在基片上。氧化釕的薄加熱器打印在基片的背面，并且放在塑料封裝中（Fig1）。
操作條件

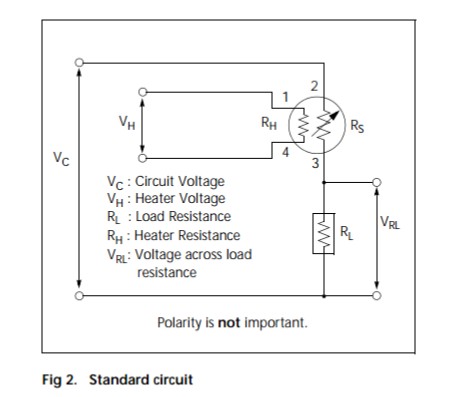

Fig2展示了此產品的標準使用電路。傳感器阻值（Rs）的變化導致了負載電阻(RL)上的電壓的變化。為了獲取最佳的性能和參數，加熱電壓（VH）,電路電壓（Vc）和負載電阻（RL）的值必須在給定的標準操作條件下的值，具體參數表在下一頁表述。
靈敏度特性

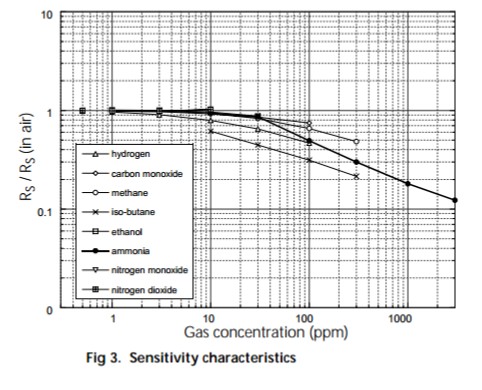

Fig3展示了SP-53A(典型數據)的靈敏度參數曲線。氣體傳感器的靈敏度參數是傳感器阻值和氣體濃度的關系的體現?；趯?shù)功能，傳感器阻值的減小，被測氣體濃度隨之增加。SP-53A的靈敏度參數由以下的參數詳細說明。
--傳感器阻值：在含有600ppm的NH3空氣中
--傳感器阻值變化率：在含有200ppm~600ppm的NH3空氣中
具體參數
A. 標準操作條件
|
符號 |
參數 |
規格 |
條件 |
|
VH |
加熱電壓 |
5V ±4% |
AC或DC |
|
VC |
電路電壓 |
5V ±4% |
AC或DC |
|
RL |
負載電阻 |
變化的 |
PS<15mW |
|
RH |
加熱電阻 |
42 ? ± 2? |
室溫 |
|
PH |
加熱功耗 |
380mW |
PH = VH2 / RH |
|
PS |
傳感器功耗 |
少于15mW |
PS=(VC - VRL)2/RS |
B．環境條件
|
符號 |
參數 |
規格 |
條件 |
|
Tao |
操作溫度 |
-10~60°C |
推薦范圍 |
|
Tas |
儲存溫度 |
-20~70°C |
|
|
RH |
相對濕度 |
<95%RH |
|
|
（O2） |
氧氣濃度 |
21% ± 1%（標準條件） |
相對較小值：>18% |
|
靈敏度參數受氧氣濃度變化的影響。 |
|||
C．靈敏度參數
|
型號 |
SP-53A-00 |
||
|
符號 |
參數 |
規格 |
條件 |
|
RS |
傳感器阻值 |
9k?~90k? |
在600ppm NH3的空氣中/空氣 |
|
β |
靈敏度斜率 |
0.53~0.68 |
在600ppm NH3的空氣中的RS/在200ppm NH3的空氣中的RS |
|
標準測試條件： 溫度：20 °C ± 2 °C VC:5.0 V ± 1% |
|||
D．機械結構參數
|
項目 |
條件 |
規格 |
|
震動 |
頻率： 100cpm |
應該在靈敏度參數中滿意的規格 |
|
沖擊 |
加速度：100G |
E．組成材料
|
No. |
部分 |
材料 |
|
1 |
敏感元件 |
SnO2 |
|
2 |
基片 |
Al2O3 |
|
3 |
導線 |
Au-Pd-Mo |
|
4 |
加熱器 |
RuO2 |
|
5 |
電極 |
Au |
|
6 |
塑料外殼 |
尼龍46（UL84HB） |
|
7 |
塑料底座 |
尼龍66（UL94HB） |
|
8 |
不銹鋼網眼 |
SUS316(100網眼，雙層) |
|
9 |
加熱器/電極引腳 |
鎳 |

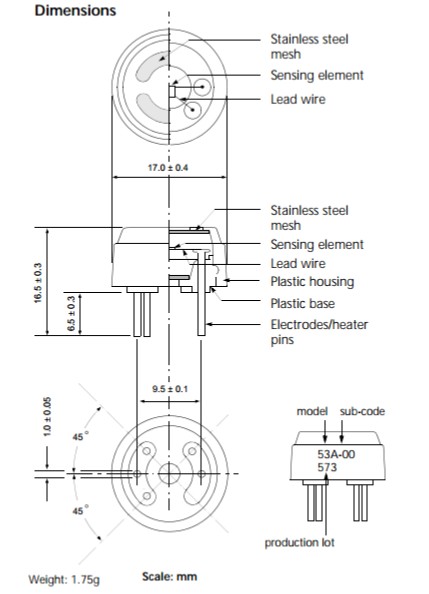

體積
