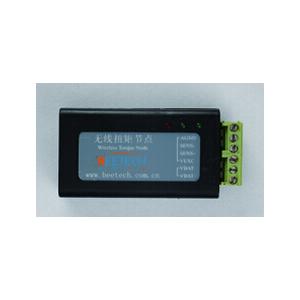

無線扭距傳感器 - TQ201

產品介紹

一、無線扭距傳感器TQ201產品說明：

無線扭矩傳感器節點使用簡單方便，只需要把傳感器節點、電池和應變片固定在旋轉軸上，直接測量旋轉軸的應變值，實時無線傳輸?shù)骄W(wǎng)關或路由節點，使用采集控制軟件內的應變扭矩轉換公式，計算出扭矩值。對于長期監測應用，也可以在節點內嵌入轉換算法，直接傳輸扭矩值。無線扭矩傳感器節點極大地節約了測試中由于反復布設有線數據采集設備而消耗的人力和物力，無線數字信號傳輸方式消除了長電纜傳輸和集流環帶來的噪聲干擾，整個測量系統具有極高的測量精度和抗干擾能力。無線傳感器節點可以組成龐大的無線傳感器網絡，支持上千個測點同時進行測量。廣泛應用于工業旋轉機械設備扭矩、功率測量和在線監測。

     節點結構緊湊，體積小巧，封裝在樹脂外殼內。節點每個通道內置有高精度120-1000Ω橋路電阻和放大調理電路，可以方便地由軟件自動切換選擇1/4橋，半橋，全橋測量方式。節點同時支持2線和3線輸入方式， 橋路自動配平。節點的空中傳輸速率可以達到250K BPS，有效實時數據傳輸率達到4K SPS，有效室內通訊距離可達100米。節點設計有專門的電源管理軟硬件，在實時不間斷傳輸情況下，節點功耗僅25mA，使用普通9V電池，可連續測量幾十個小時。對于長期監測應用，以5分鐘間隔發送一次扭矩值，數年不需要更換電池，大大提高了系統的免維護性。

二、無線扭距傳感器TQ201技術參數：

三、無線扭距傳感器TQ201應用領域：

1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2、風機、水泵、鉆井設備、齒輪箱、機床加工設備、攪拌機、變速器、壓縮機、扭力板手的扭矩及功率的檢測；
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
4、可用于污水處理系統中的扭矩及功率的檢測；
5、可用于過程工業和流程工業中；
6、各種材料測試機和實驗室檢測使用；
7、風力發電機機組、船舶軸系、柴油機軸系、履帶車輛動力傳動系統、汽輪發電機組軸系等旋轉機械設備的扭振測量。
