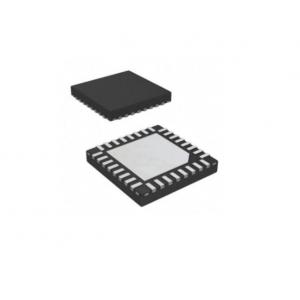

USBCodec芯片 - CJC6811A

產品介紹

CJC6811A是一款基于Cortex的單片機，專為USB耳機設備而設計。

它集成了一個32位的RISC CPU和16KB的SRAM、USB、UART、IIC、音頻編解碼器、GPIO、定時器、WDT、PWM、SPI、IIS、SARADC、PLL、LDO等。

CJC6811A可以通過SPI接口從外部閃存啟動。開機后，程序從外部閃存讀取到內部SRAM中進行執行。

CJC6811A可以運行到48MHz，它的設計是特別小心的，以較小化功耗，同時允許靈活性，以達到高性能。它包括針對單個IP的時鐘門控，CJC6811A可以在不同的省電模式下進一步操作：正常、空閑、待機、關機，不同的模式有不同的時鐘和電源策略。

一、USBCodec芯片 - CJC6811A的特性：

皮層類似

LDO

-內置的LDO，為較寬的工作電壓range：3.3V/1.8V

Memory
-支持程序內存高達16KB

-RAM:16KB SRAM
通過USB/UART進行系統內編程和電路內編程

時鐘控制

-可編程系統時鐘源

-4-6MHz內部rc振蕩器（25℃時精度為1%）

-12MHz時鐘從USB振蕩器

-支持外部晶體振蕩器

-10 kHz內部低功率rc振蕩器，用于看門狗和空閑喚醒

USB合規性

-USB規范。V2.0全速模式兼容

-USB音頻類V1.0/V2.0兼容

-USB人機界面設備V1.1兼容

-支持USB暫停/恢復/重置功能

-支持控制、中斷、批量和同步數據傳輸

音頻編解碼器

-默認采樣率：192K/176.4K/96K/88.2K/48K/44.1K
-支持位長：16/20/24位

-DAC支持較大到192K/16位ADC較大到48K/16bi

輸入輸出口

-較多8個通用輸入/O（GPIO）

工作溫度：-40~+85度

儲存溫度：-55~+125度

包裝：QFN5*5-32

濕度敏感性水平MSL3

二、USBCodec芯片 - CJC6811A的應用：

USB耳機
