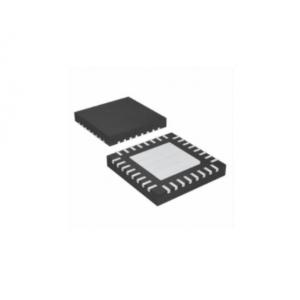

USBCodec芯片 - CJC6833A

產品介紹

CJC6833A是一款基于Cortex-M0+的單片機，專為USB耳機設備而設計。它集成了一個32位的RISC CPU和16KB的SRAM、USB、UART、IIC、音頻編解碼器、GPIO、定時器、WDT、PWM、SPI、IIS、SPDIF、PDM、SARADC、PLL、LDO等。

CJC6833A可以從內部ROM啟動。開機后，程序從內部MTP執行。CJC6833A可以運行高達48MHz，它的設計特別小心，以減少功耗，同時允許靈活性，以達到高性能。它包括針對單個IP的時鐘門控，CJC6833A可以在不同的省電模式下進一步操作：正常、空閑、待機、關機，不同的模式有不同的時鐘和電源策略。

一、USBCodec芯片 - CJC6833A的特性：

皮質-M0+類似

內存：16kb

通過USB/UART進行系統內編程和電路內編程

時鐘控制

可編程系統時鐘源

12MHz時鐘從USB時鐘振蕩器

支持外部晶體振蕩器

10 KHz內部低功率rc振蕩器，用于看門狗和空閑喚醒

USB合規性

USB規范。V2.0高速/全速模式兼容

USB音頻類V1.0/V2.0兼容

USB人機界面設備V1.1兼容

支持USB暫停/恢復/重置功能

支持控制、中斷、批量和同步數據傳輸

音頻編解碼器

默認示例rate：192k/176.4k/96k/88.2k/48k/44.1k（192k/176.4k僅在USB音頻類V2.0/High-speed模式下可用）

支持位長度：16月20日24日32位

輸入輸出口

較多25個通用I/O（GPIO）

計時器

3個內部計時器

內部或外部時鐘源的選擇

可以在溢出和超時時發出中斷命令

每個計時器都有兩個匹配寄存器

支持增減型模型

二、USBCodec芯片 - CJC6833A的應用：

USB耳機

USB轉3.5轉接口
