數字溫度傳感器芯片

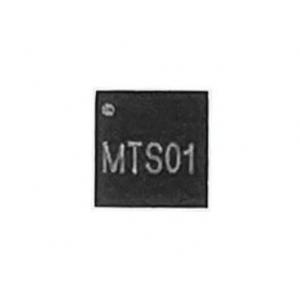

數字高精度溫度傳感芯片 - MTS01

Mouse over image to zoom

測溫精度： ±0.1℃（較大）（+28°C 到+43°C）
或±0.1℃（較大）（+0°C 到+50℃）
或±0.1℃（較大）（+20°C 到+70℃）
測溫范圍：-70°C ~ +150°C ?
低功耗：典型待機電流 0.1μA@3.3V，測溫峰值電流 0.45mA@3.3V，測溫平均電流 5.2μA （@3.3V，1s 周期） ?
寬工作電壓范圍：1.8V-5.5V ?
感溫分辨率：16 位輸出，較高分辨率 0.004°C ?
溫度轉換時間可配置：10.5ms/5.5ms/4ms ?
可配制單次/周期測量 ?
用戶可設置溫度報警 ?
32 bit 額外 E2PROM 空間用于存放用戶信息 ?
每顆芯片有 64bit 的 ID 序列號，便于多點組網尋址 ?
標準單總線接口 & I2C 接口

產品型號：: MTS01

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

數字高精度溫度傳感芯片 - MTS01、MTS01Z、MTS01W是高精度數字模擬混合信號溫度傳感芯片。MTS01為體溫芯片，較高測溫精度為+28°C到+43°C 范圍±0.1℃；MTS01Z較高測溫精度為0°C到+50℃范圍±0.1℃；MTS01W較高測溫精度為+20℃到+70℃范圍±0.1℃精度；用戶無需進行校準。溫度芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。

溫度芯片內置16-bit ADC，分辨率0.004°C，具有-70°C到+150°的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。芯片支持?jǐn)?shù)字單總線和I2C雙通信接口：單總線適合長線纜、多節點的分布式傳感應用場景，較多可支持100個節點100至500米長的測溫節點串聯組網。芯片具有唯一的64位ID序列號，芯片的ID搜索、測溫數據內存訪問、功能配置等均可通過數字單總線協議指令實現，上位機微處理器只需要一個GPIO端口便可進行讀寫訪；問I2C接口適合高速率的板級應用場景，較高接口速度可達400kHz。

芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。芯片另有ALERT報警指示引腳，便于用戶擴展硬件報警應用。

一、數字高精度溫度傳感芯片-MTS01的特性：
