數字溫度傳感器芯片

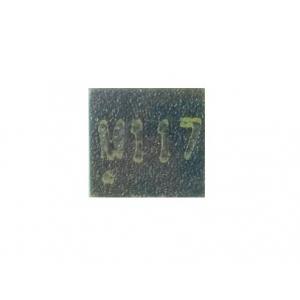

數字高精度溫度傳感芯片 - M117

Mouse over image to zoom

測溫精度：
±0.1℃（較大）（+28°C 到+43°C）
或±0.1℃（較大）（+0°C 到+50℃）
或±0.1℃（較大）（+20°C 到+70℃） ?
測溫范圍：-70°C ~ +150°C ?
低功耗：典型待機電流0.1μA@3.3V，測溫峰值電流0.45mA@3.3V，測溫平均電流5.2μA（@3.3V，1s周期）
寬工作電壓范圍：1.8V-5.5V ?
感溫分辨率：16 位輸出，較高分辨率 0.004°C ?
溫度轉換時間可配置：10.5ms/5.5ms/4ms ?
可配制單次/周期測量 ?
用戶可設置溫度報警 ?
32 bit 額外 E2PROM 空間用于存放用戶信息 ?
標準 I2C 接口

產品型號：: M117

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

數字高精度溫度傳感芯片 - M117、M117Z、M117W是高精度數字模擬混合信號溫度傳感芯片。M117為體溫芯片，較高測溫精度為+28°C 到+43°C范圍±0.1℃；M117Z較高測溫精度為 0°C 到+50℃范圍±0.1℃；M117W較高測溫精度為+20℃到+70℃范圍±0.1℃精度；用戶無需進行校準。

溫度芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。

溫度芯片內置16-bit ADC，分辨率0.004°C，具有-70°C 到+150°的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。芯片支持數字I2C通信接口、測溫數據內存訪問、功能配置等均可通過數字協議指令實現。I2C接口適合高速率的板級應用場景，較高接口速度可達400kHz。

芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。芯片另有ALERT報警指示引腳，便于用戶擴展硬件報警應用。

一、數字高精度溫度傳感芯片-M117的特性：
