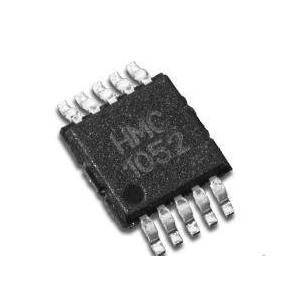

低功耗二維磁阻傳感器 - HMC1052
1) 超低功耗,供電電壓低于1.8V
2) 帶10針的小型表貼外形(SMOP),尺寸3mm x 3mm x 1mm
3) 靈敏度達1mv/V/Oe,檢測磁場范圍達正負60e
4) 近乎完美的正交雙軸感應(誤差<0.01度),且靈敏度互相匹配,消除了指向誤差
5) 有專利的,位于芯片上的置位/復位帶,減少了溫度漂移影響,非線性誤差,也減少了大磁場存在引起的信號輸出損失。
產品介紹
一、低功耗二維磁阻傳感器HMC1052產品描述:
低功耗二維磁阻芯片HMC1052,突破性設計的磁阻傳感器,將二維或三維的高性能磁阻傳感器集中在單個的芯片上。更低功耗,小包裝尺寸,高性能,高精度,適合OEM廠家的大批量使用。
二、低功耗二維磁阻傳感器HMC1052產品應用
產品應用范圍:運動手表,羅盤,導航系統,高度參考,交通檢測,醫療設備,位置檢測等。
三、低功耗二維磁阻傳感器HMC1052特性:
1) 超低功耗,供電電壓低于1.8V
2) 帶10針的小型表貼外形(SMOP),尺寸3mm x 3mm x 1mm
3) 靈敏度達1mv/V/Oe,檢測磁場范圍達正負60e
4) 近乎完美的正交雙軸感應(誤差<0.01度),且靈敏度互相匹配,消除了指向誤差
5) 有專利的,位于芯片上的置位/復位帶,減少了溫度漂移影響,非線性誤差,也減少了大磁場存在引起的信號輸出損失。
ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
