NDIR 評估板 - IRC-TX

產品介紹

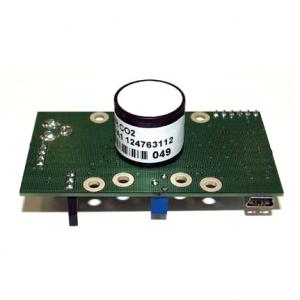

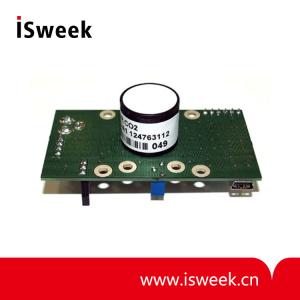

一、Alphasense NDIR 評估板IRC-TX描述

Alphasense NDIR 評估板可被用戶用來評估兩個Alphasense IRC-A1 NDIR 傳感器。該板子可用內部電池和外部電源供電，提供用戶定制的幅度和頻率的合適的燈泡驅動信號。

傳感器工作和參考通道的原始輸出經過濾波和放大，交流成分的幅度就輸出為直流信號。

二、Alphasense NDIR 評估板IRC-TX供電
供電可由內部通過2 x C 元電池內部提供，或者使用6-12V直流200mA外部供電。如果使用電池，板上的ON/OFF用于裝置的開關。如果使用外部電源，ON/OFF開關就變成多余的，必須通過斷開外部電源去關閉裝置。

三、Alphasense NDIR 評估板IRC-TX安裝傳感器

? 建議安裝和移除傳感器時必須斷電。傳感器應壓緊在SN1和SN2插槽內。裝置工作時不需要安裝兩個傳感器，如果只有一個傳感器可被插入任一插槽內。

四、Alphasense NDIR 評估板IRC-TX設置驅動電壓和頻率
Alphasense NDIR評估板以方波的形式供電給燈泡。工廠設定的幅度和頻率是5V和2.0Hz。然而，燈泡驅動的幅度和頻率可以通過板上的電位計變更。驅動信號可以用示波器或其他合適的測量設備在AGND和驅動A（或B)這兩個引腳間測量。驅動電壓可從0到5V連續改變，驅動頻率可從1.0Hz到2.75Hz以0.25Hz每級改變。

五、Alphasense NDIR 評估板IRC-TX板上輸出
工作和參考通道信號

傳感器的原始輸出有直流偏置疊加與燈泡驅動一致的交流信號組成。有用的是交流成分的幅度。

六、Alphasense NDIR 評估板IRC-TX熱敏輸出
熱敏電阻螺旋終端（標注TH）為直接從IRC-A NDIR 傳感器內部熱敏電阻的輸出。為了使用熱敏電阻的輸出，必須通過一個電阻加一個參考電壓至熱敏電阻輸出。然后，熱敏電阻輸出和地之間的電壓就被用于確定熱敏電阻阻值和溫度（參閱應用筆記AAN202-01）。
