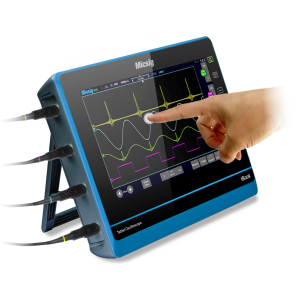

tBook平板示波器 - ?TO104?,TO104A
平板式設計,全觸控操作,蘊繁于簡,全新體驗
超長存儲深度,既能觀察信號全局,又能看到細節
通過手指點擊和滑動完成示波器所有操作,更人性化
極高的波形捕獲率,“看見”一般示波器看不見的異常波形
50Ω輸入阻抗功能,可與50Ω探針搭配使用,讓波形顯示更清晰、更精準
60mm超薄機身,1.77kg機身重量便于移動和攜帶
無按鍵和旋鈕老化失效的煩惱,更長壽命
產品介紹
一、tBook平板示波器 TO104 ,TO104A描述
在繼承了傳統數字示波器功能同時,采用觸控測試儀器理念,首創了平板示波器 (Tablet Oscilloscope) tBook 廣泛應用于汽車、通訊、軍工、電力、教育等眾多領域。在此之前,世界上從來沒有一款示波器能擺脫繁亂的按鈕,直到 tBook 的誕生,原來示波器的復雜操作也可以一樣觸控、輕薄、簡便、快速。
平板示波器tBook 平板式設計,全觸控操作,蘊繁于簡,通過手指點擊和滑動完成示波器所有操作,更人性化,給您全新的體驗。
平板示波器tBook 帶寬100-200MHz可選,1-2GSa/s采樣率,配備了10.1吋多點觸控顯示屏,1024*600超高分辨率,高達50萬次/秒的極高波形捕獲率,高達90Mpts的超長存儲深度,共31種自動測量類型,支持USB Host、USB Device端口,同時無按鍵和旋鈕老化時效的煩惱,使用壽命更長。
精益求精的研發技術、誠信負責的服務態度,麥科信平板示波器將成為您理想的首選品牌。
精準,新穎,安全,簡捷,靈敏,便攜-- 麥科信平板示波器,一觸即發,觸手可得!
二、tBook平板示波器 TO104 ,TO104A特性
平板式設計,全觸控操作,蘊繁于簡,全新體驗
10.1"顯示屏,1024*600分辨率,清晰展現波形細節
共31中自動測量類型,可在屏幕上快速點選測量類型
13000mAh容量鋰電池,最長可達7小時的續航時間(選配)
超長存儲深度,既能觀察信號全局,又能看到細節
通過手指點擊和滑動完成示波器所有操作,更人性化
極高的波形捕獲率,“看見”一般示波器看不見的異常波形
50Ω輸入阻抗功能,可與50Ω探針搭配使用,讓波形顯示更清晰、更精準
60mm超薄機身,1.77kg機身重量便于移動和攜帶
無按鍵和旋鈕老化失效的煩惱,更長壽命
三、tBook平板示波器 TO104 ,TO104A參數
型號 | TO102 | TO102A | TO152 | TO152A | TO202 | TO202A |
|
|
|
TO104 | TO104A | TO154 | TO154A | TO204 | TO204A |
|
|
|
|
帶寬 | 100MHz | 100MHz | 150MHz | 150MHz | 200MHz | 200MHz |
|
|
|
上升時間 | <=3.5ns | <=3.5ns | <=2.3ns | <=2.3ns | <=1.75ns | <=1.75ns |
|
|
|
實時采樣率 | 1GSa/s | 2GSa/s | 1GSa/s | 2GSa/s | 1GSa/s | 2GSa/s |
|
|
|
存儲深度 | 18Mpts | 90Mpts | 18Mpts | 90Mpts | 18Mpts | 90Mpts |
|
|
|
波形捕獲率 | 25萬次/秒 | 50萬次/秒 | 25萬次/秒 | 50萬次/秒 | 25萬次/秒 | 50萬次/秒 |
|
|
|
通道數 | 50,000wfms/s | ||||||||
顯示屏 | 10.1"TFT LED多點電容式觸摸屏,分辨率:1024*600 | ||||||||
操作 | 鼠標,多點觸摸:輕按,輕掃,拖移,張開/捏合 | ||||||||
時基范圍 | 1G采樣率:2ns/div到1000s/div, 2G采樣率:1ns/div到1000s/div | ||||||||
垂直分辨率 | 8bit | ||||||||
垂直刻度系數 | 2mV/div到5V/div | ||||||||
觸發類型 | 邊沿,脈寬,邏輯 | ||||||||
自動測量 | 周期、頻率、上升時間、下降時間、延遲、正占空比、負占空比、正脈沖寬度、負脈沖寬度、突發脈沖寬度、正向超調、負向超調、相位、峰峰值、幅值、高值、 低值、最大值、最小值、有效值、均方根值、平均值、周期平均值等31種 | ||||||||
數學功能 | +,-,*,/,F(xiàn)FT | ||||||||
FFT窗函數 | 矩形,漢明,布萊克曼哈里斯,漢寧 | ||||||||
輸入輸出接口 | USB Host,USB Deivice | ||||||||
內置存儲 | 4G | ||||||||
尺寸重量 | 275mm*210mm*60mm,1770g |
