數字式濕度/溫度傳感器 - HIH7000系列

產品介紹

一、HIH7000系列 數字式濕度/溫度傳感器產品描述

      HIH7000系列 數字式濕度/溫度傳感器是組合在同一個封裝內的數字輸出式相對濕度 (RH) 和溫度傳感器，同類的濕度傳感器需要經歷 12 小時 75% RH 的再水合過程（需要在特殊的設備室內完成），才能修正回流溫度漂移。霍尼韋爾傳感器在回流之后也會出現溫度漂移，然而，它僅需要在室溫條件 (>50% RH) 下進行 5 小時的再水合過程即可，新型霍尼韋爾 HIH7000 系列傳感器使用激光修正、熱固性聚合物電容式傳感元件。元件的多層構造可抵御大多數的應用危險，如凝結、污垢、灰塵、油漬及常見的環境化學物質，這有助于為行業客戶提供穩定和可靠的技術方案。

二、HIH7000系列 數字式濕度/溫度傳感器特性

• 長期穩定性（5 年以上保持 1.2 %RH）：

• 很大程度減少性能問題

• 在使用周期內，不需要對傳感器加以維護或更換，有助于延長系統的正常運行時間

• 無需定期在應用中校正傳感器，減少了工作量和成本

• 可靠性 (MTTF 9,312,507 HR)：熱固性聚合物電容感應元件的多層構造，可抵御大多數的應用危險，如凝結、污垢、灰塵、油漬及常見的環境化學物質，這有助于為行業客戶提供穩定和可靠的技術方案。

• 總成本很低的解決方案：由于該傳感器具備組合式濕度/溫度傳感器，因此可提供總成本很低的解決方案。

• 組合式濕度和溫度傳感器：這讓相對濕度測量得到溫度補償，并提供第二個獨立的溫度傳感器輸出；讓用戶只需購買一個傳感器，而非兩個。

• 節能：

• 低電源電壓：可在低至 2.3 Vdc 的直流電壓下工作，從而可在低電能和兼容無線的應用中使用，提升節能性并延長系統電池的使用壽命

• 低功耗：在應用中不進行測量時，傳感器會進入睡眠模式，僅消耗 1 μA 的電量，而在電池供電系統中全面運轉時，所消耗的電量為 650 μA；睡眠模式有助于很大限度地延長電池的使用壽命，減小電源尺寸并降低應用的總體重量

• 高分辨率：應用內使用的濕度傳感器提供 14 位的高分辨率，溫度傳感器也提供 14 位的分辨率，可幫助用戶的系統檢測到很小的相對濕度或溫度變化

• 真實有效的溫度補償數字式 I2C 輸出或 SPI 輸出：這使得客戶可以從印刷電路板上移除與信號調節有關的組件，從而釋放電路板空間并降低與這些組件有關的成本（比如，采購、庫存、組裝）。真實有效的溫度補償數字式 I2C 輸出或 SPI 輸出，通常可避免在 PCB 上放置多個信號調節元件而帶來的問題，同時簡化了與微處理器的集成，從而無需客戶進行復雜的信號調節。

• 外殼類型：SOIC-8 SMD（表面貼裝裝置）或 SIP 4 引腳：超小的規格可在應用中靈活使用，在 PCB 上占據的空間更小，可以讓擁擠的 PCB 或小型裝置中的排布更為簡單；行業標準的設計簡化了嵌入設計

• 過濾器：可選擇疏水過濾器并且抗冷凝，適用于多種冷凝環境，或不帶疏水過濾器，用于非冷凝環境

• 載帶和卷盤：可用于大批量、自動拾取和放置制造，消除 PCB 上導線錯位的情況，并幫助客戶降低生產成本。

• 工作溫度范圍寬：可在許多應用場合中使用

• 可選一個或兩個 %RH 值報警輸出：能夠監控 RH 水平是否超出或低于應用中的預定和臨界水平

• 多功能 ASIC：通過降低或消除原始設備制造商校準的風險和成本來提升在應用中的靈活性

• 兼容 RoHS 和 WEEE，無鹵素

三、HIH7000系列 數字式濕度/溫度傳感器應用領域

工業：

•  HVAC/R

• 空氣壓縮機

• 氣象站

• 電信機柜

• 恒溫箱/微環境

 醫療：

• 呼吸治療設備

• 恒溫箱/微環境

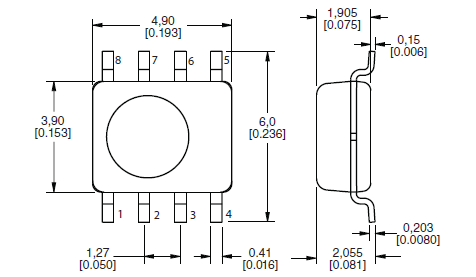

四、HIH7000系列 數字式濕度/溫度傳感器機械圖

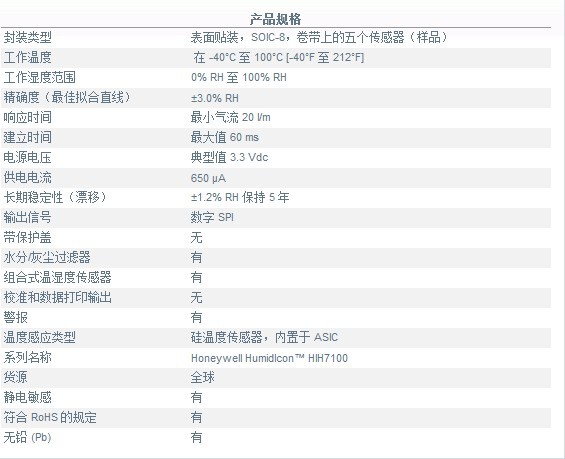

五、HIH7000系列 數字式濕度/溫度傳感器產品規格
