空氣質量傳感器 - MP503

產品介紹

• 空氣質量傳感器MP503產品描述

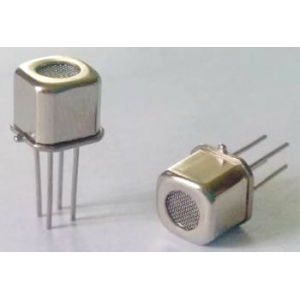

• MP503型氣體傳感器是空氣質量氣體傳感器。采用多層厚膜制造工藝，在微型Al2O3陶瓷基片上的兩面分別形成加熱器和金屬氧化物半導體氣敏層，用電極引線引出，經TO-5金屬外殼封裝而成。當環境空氣中有被檢測氣體存在時傳感器電導率發生變化，該氣體的濃度越高，傳感器的電導率就越高。采用簡單的電路即可將這種電導率的變化轉換為與氣體濃度對應的輸出信號。

• 空氣質量傳感器MP503傳感器特點

• 酒精、煙霧靈敏度高；

  響應、恢復快；

  迷你型、低功耗；

  檢測電路簡單；

  穩定性好、壽命長

• 空氣質量傳感器MP503主要應用

• 用于家庭環境及辦公室有害氣體檢測、 自動排風裝置、空氣清新機等

• 空氣質量傳感器MP503技術指標

產品型號			MP503
產品類型			平面半導體氣敏元件
標準封裝			TO-5
檢測氣體			酒精、煙霧
檢測濃度			10-1000ppm(酒精)
標準電路條件	回路電壓	Vc	≤24V  DC
	加熱電壓	VH	5.0V±0.2V ACorDC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	85Ω±10Ω（室溫）
	加熱功耗	PH	≤300mW
	敏感體 電 阻	Rs	1KΩ-30KΩ(in 50ppm 酒精)
	靈敏度	S	Rs(in air)/Rs(50ppm酒精)≥5
	濃度斜率	α	≤0.6(R50ppm/R30ppm酒精)
標準測試條件	溫度、濕度		20℃±2℃；65%±5%RH
	標準測試電路		Vc:5.0V±0.1V；      VH: 5.0V±0.1V
	預熱時間		不少于48小時
