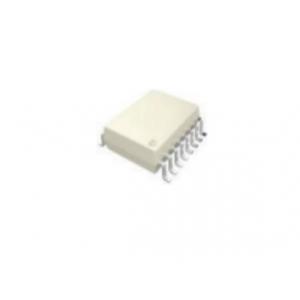

光耦 - ICPL-316J

產品介紹

ICPL-316J是一種高度集成的電源控制裝置，它將一個完整的、隔離的IGBT門驅動電路的所有必要組件，與故障保護和反饋集成到一個SOP-16包中。

TTL輸入邏輯電平允許與微控制器直接接口，光隔離功率輸出級驅動額定功率高達150 A和1200 V的IGBT。輸出IC為IGBT提供本地保護以防止過電流期間損壞，第二光鏈路為微控制器提供完全隔離的故障狀態反饋信號。內置的“看門狗”電路監控電源級電源電壓，以防止柵極驅動電壓不足導致IGBT。這種集成的IGBT門驅動器旨在提高電機驅動器的性能和可靠性。

一、光耦 - ICPL-316J的特性：

2.5 A的較大峰值輸出電流
驅動IGBTs到IC = 150 A，VCE = 1200 V
光隔離，故障狀態反饋
IDD（較大）﹤5mA較大脈沖寬度失真（PWD）
CMOS/TTL兼容
在溫度范圍內的較大傳播延遲為500 ns
IGBT關閉
集成的故障安全型IGBT保護系統
-Desat（VCE）檢測
-低電壓鎖定保護（UVLO）
寬操作VCC范圍： 15至30伏
-40°C至+110°C工作溫度范圍
較小15kV/μs。在VCM = 1500V處的共模拒絕（CMR）

二、光耦 - ICPL-316J的應用：

隔離的IGBT/電源MOSFET門驅動器

交流和無刷直流電機驅動器

工業逆變器

感應加熱

開關模式電源（SMPS）

不間斷電源（UPS）
