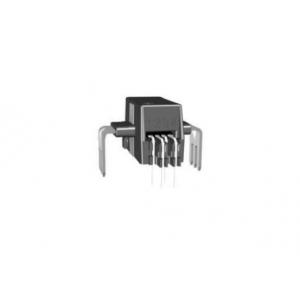

開環式電流傳感器 - AH951

產品介紹

AH951是一款基于霍爾效應原理的開環式電流傳感器模組，為交流或直流檢測提供了更加經濟、精確的解決方案，廣泛應用于工業、商業和通信系統中交流或直流電流檢測。該產品可以用于電機控制、負載檢測和負載管理、電源和 DC-DC 轉換器、光伏逆變器、UPS、過流保護和中低功率變頻器電流檢測等應用。

該產品由高精度、低噪聲、低溫漂線性霍爾IC、磁芯及低插入電阻（0.15mΩ）電流導體路徑（位于模具表面附近）組成。流經此導體路徑時的外加電流會產生一磁場，芯片會將其轉換為與輸入電流成比例的電壓信號輸出。

該所有引腳均鍍錫，封裝材料不含鉛，符合RoHS標準，工作溫度范圍為-40℃～105℃，電源電壓范圍為4.5～5.5V。

一、開環式電流傳感器 - AH951的特性：

工作電壓：4.5V～5.5V
單電源供電
輸出電壓 2.5V 或 50%VCC
輸入與輸出之間物理隔離
工作溫度：-40℃～105℃
額定電流檢測范圍：±10A，±16A，±20A，±32A，±40A，±50A
產品自帶參考輸出：2.5V
安規相關認證：UL508:2010
-介電強度：4800Vrms 1min
-隔離工作電壓：680Vrms，VDC or VPK，
-電氣間隙：8.3mm
-爬電距離：8.3mm
符合 RoHS 規定：（EU）2015/863

二、開環式電流傳感器 - AH951的應用：

中低功率變頻器電流檢測

匯流箱、開關電源

過載保護裝置

充電器、轉換器

光伏逆變器

不間斷電流源（UPS）
