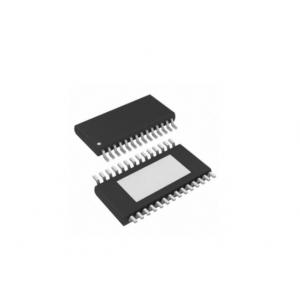

模擬功放芯片 - iML6603

產品介紹

iML6603是一個高效的立體聲-d類音頻放大器，高效率允許它可以支持2×30 W沒有外部散熱器在雙層PCB上。該設備提供并行BTL應用，可以在24V電源電壓下提供60W到4Ω負載。

iML6603與主選項或從選項一起實現，使同步多個設備成為可能。

可調功率限制功能允許設置PLIMIT電壓軌道，以限制通過揚聲器的電流量。該設備被完全的保護，包括UVLO、OVP、OTP、直流保護和短路保護。

一、模擬功放芯片 -?iML6603的特性：

輸入電源電壓范圍： 4.5V至26V
支持大輸出功率：
-2×30W進入一個8Ω BTL負載在24 V
-1×60W進入一個4Ω PBTL負載在24 V
高功率效率：高達94%
低輸出偏移電壓：1.5 mV
低電磁干擾與擴頻調制
低THD：0.01%@1W@8ohm@24V
600-KHz或500 ± 12%-KHz所選開關頻率
主從同步
可編程功率限制
并行BTL模式支持（PBTL）
單、雙電源支持
直流檢測，和短路保護與錯誤報告
過壓和過壓保護（UVLO和OVP）
熱關閉（OTP）
包裝HTSSOP-28與襯墊朝下

二、模擬功放芯片 -?iML6603的應用：

聲條

藍牙揚聲器

電視音頻

家庭影院
