低功耗藍牙模塊 - RF-BM-ND08

產品介紹

藍牙模塊是低功耗藍牙（BLE）射頻模塊，可廣泛應用于短距離無線通信領域。具有功耗低、體積小、傳輸距離遠、抗干擾能力強等特點。模塊配備高性能蛇形天線。

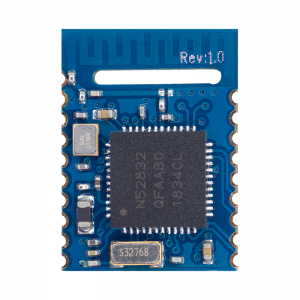

RF-BM-ND08低功耗藍牙模塊，采用NordicSemiconductor的nRF52832作為核心處理器。模塊運行在 2.4 GHz ISM band，GFSK 調制方式(高斯頻移鍵控)，40 頻道2 MHz 的通道間隙，3 個固定的廣播通道，37 個自適應自動跳頻數據通道，物理層可以和經典藍牙RF組合成雙模設備，2 MHz 間隙能更好地防止相鄰頻道的干擾。寬輸出功率調節(-20 dBm～+4dBm)，-96dBm 高增益接收靈敏度。

從 Nordic Semiconductor 推 出 nRF52832 單 芯 片 (SOC) 低 功 耗 藍 牙 收 發 器 以 來 ，nRF52832 就受到了市場強烈的關注。nRF52832 基于配備 512KB flash + 64KB RAM 的 32位 ARM? Cortex? M4F CPU 而構建。具備豐富的模擬和數字周邊產品，可以在無需 CPU參與的情況下通過可編程周邊產品互聯(PPI)系統進行互動。靈活的 GPIO映射方案可使 I/O(例如串行接口、PWM 和正弦解調器)根據 PCB 需求指示映射到任何設備引腳。這可實現完全的設計靈活性及引腳位置和功能。

該款模塊可用于開發基于藍牙 4.0/4.2/5 (BLE 低功耗藍牙)的消費類電子產品，手機外設產品等，為客戶產品與智能移動設備通訊提供快速的 BLE 解決方案。

一、低功耗藍牙模塊 - RF-BM-ND08的特性：

工作電壓： 1.7 ~ 3.6 V，推薦為 3. 3 V
工作頻段： 2402 MHz ～ 2480 MHz
較大發射功率： -20 ~ +4 dBm ( 正常0 dBm輸出 )
接收靈敏度： -96 dBm
RAM： 64 KB
FLASH： 512 KB
GPIO數量： 16 個
晶振頻率： 32 MHz、32.768KHz
封裝方式： SMT（郵票半孔）
工作溫度： - 40 ℃ ～ + 85 ℃
儲存溫度： - 40 ℃ ～ + 125 ℃

二、低功耗藍牙模塊 - RF-BM-ND08的應用：

物聯網（智能家居、傳感器網絡、建筑自動化）

個人局域網（保健/健身傳感器及監控器、醫療器械、密鑰+手表）

互動娛樂設備（遙控器、VR/AR/游戲控制器）

信標

A4WP無線充電器及設備

遙控玩具

計算器外設及I/O器件（鼠標+鍵盤、多點觸摸板）
