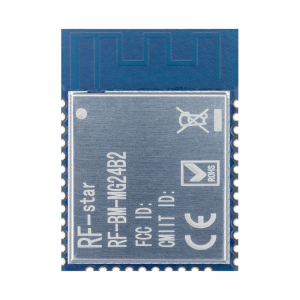

無線模組 - RF-BM-MG24B2

產品介紹

RF-BM-MG24B2是基于SILICON LABS芯片EFR32MG24A420F1536IM48-B 為核心自主研發的多協議 2.4 GHz 無線模塊，支持Matter、Zigbee、OpenThread、BLE 、mesh、2.4G等。非常適合要求高性能和低能耗的安全連接物聯網多協議設備。

模塊采用32位ARM Cortex -M33內核，較大工作頻率為78.0MHz。具有1536 kB 的可編程閃存和 256 kB RAM可滿足苛刻應用的需求，同時為未來增長留出空間。集成了工業級 39MHz 晶振與 32.768 kHz 低功耗時鐘晶振。模塊使用板載PCB天線，外加屏蔽罩，增加抗干擾能力，以達到工業級應用要求。該模塊全 I/O 引出，包含多種外設，如：USART、SPI、I2C和 GPIO。

一、無線模組 - RF-BM-MG24B2的特性：

工作電壓： 2.2 V~ 3.8 V，推薦為 3. 3V
工作頻段： 2402 MHz ～ 2480 MHz
較大發射功率： +19.5 dBm
接收靈敏度：
-105.4 dBm@ 250 kbps O-QPSK DSSS
 -105.7 dBm@ 125 kbps GFSK
 -97.6 dBm@ 1 Mbps GFSK
 -94.8 dBm@ 2 Mbps GFSK
RAM： 256 KB
FLASH： 1536 KB
GPIO數量： 30個
晶振頻率： 39 MHz、32.768KHz
天線形式： PCB天線
封裝方式： SMT 封裝（郵票半孔）
通訊接口： USART、SPI、I2C
模塊尺寸： 17 X 23.35 mm
工作溫度： - 40 ℃ ～ + 85 ℃

二、無線模組 - RF-BM-MG24B2的應用：
