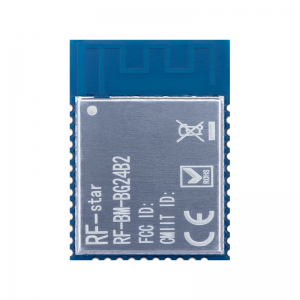

無線模組 - RF-BM-BG24B2

產品介紹

模塊采用 32 位 ARM Cortex -M33 內核，較大工作頻率為 78.0 MHz。具有 1024 KB 的Flash 和 128 KB RAM 可滿足苛刻應用的需求，同時為未來增長留出空間。集成了 39 MHz晶振與 32.768 kHz 低功耗時鐘晶振。模塊使用板載 PCB 天線，外加屏蔽罩，增加抗干擾能力，以達到工業級應用要求。該模塊引出了30 個 I/O ，可配置成多種外設，如：USART、SPI、I2C和 GPIO。

一、無線模組 - RF-BM-BG24B2的特性：

工作電壓：2.2 ~ 3.8V (DC-DC)；1.8 ~ 3.8 V (Bypass)；推薦為 3. 3 V
工作頻段： 2402 MHz ～ 2480 MHz
較大發射功率： + 19.5 dBm
接收靈敏度：
-105.7 dBm@ 125 kbps GFSK
-97.6 dBm@ 1 Mbps GFSK
-94.8 dBm@ 2 Mbps GFSK
RAM： 128 KB
FLASH： 1024 KB
GPIO數量： 30 個
晶振頻率： 39 MHz、32.768 KHz
模塊尺寸： 17 * 23.35 * 2.1 mm（±0.2）
封裝方式： SMT（郵票半孔）
工作溫度： - 40 ℃ ～ + 85 ℃

二、無線模組 - RF-BM-BG24B2的應用：
