Codec芯片 - CJC8972

產品介紹

CJC8972是一種低功率、高質量的立體聲編解碼器，設計用于便攜式數字音頻應用，以及一種單聲道橋接音頻功率放大器，在由5V電源供電時，能夠將3W的連續平均功率傳輸到3Ω負載，THD低于10%。

該設備集成了完整的接口到一個立體聲耳機或線路輸出端口。外部組件的要求大大降低，因為不需要單獨的耳機放大器。片上數字信號處理執行圖形均衡器，三維聲音增強和自動電平控制的麥克風或線路輸入。CJC8972可以作為主機或從機操作，具有各種主時鐘頻率，包括12或24MHz，或標準的256fs頻率，如12.288MHz和24.576MHz。不同的音頻采樣率，如96 kHz，48 kHz，44.1 kHz，直接從主時鐘產生，而不需要一個外部PLL。

為了在便攜式應用中節省電源，當VDD應用到關閉針時，CJC8972電源關閉模式（IQ=0.6μA，typ）被激活。布默音頻功率放大器是專門設計來提供高功率，高保真的音頻輸出。它們需要很少的外部組件，并在從2.0V到5.5V的低電源電壓下工作。由于CJC8972不需要輸出耦合電容器、引導電容器或慢網絡，它理想地適合需要較小體積和重量的低功耗便攜式系統。

CJC8972在電源電壓降至1.8V時工作，盡管數字核心可以在電壓降至1.5V時工作以節省電力，并且所有電源的較大電壓為3伏。芯片的不同部分也可以在軟件控制下斷電。CJC8972提供了一個非常小和薄的4x4mm COL包裝，理想的用于手持和便攜式系統。

一、Codec芯片 - CJC8972的特性：

DAC信噪比91 dB（“A”加權），THD-81.2dB在48 kHz，1.8V
ADC信噪比92.7 dB（“A”加權），THD-82dB在48 kHz，1.8V
可編程ALC /噪聲門
2個芯片上的耳機驅動程序
-THD-74.5dB，信噪比91 dB，16Ω負載Hz，1.8V
數字圖形均衡器
低倍
-7mW立體聲播放器(1.8V電源）
-13mW記錄和回放(1.8V電源）
低電源電壓
-模擬1.8V至3V
-數字機芯：1.5V至3V
-數字輸入/O：1.8V至3V
256fs / 384fs或USB主時鐘速率：12MHz，24MHz
音頻采樣率：8、11.025、16、22.05、24、32、44.1、48、
88.2,96個kHz從內部從主時鐘產生
PO在10%THD+N，1 kHz
LD：3Ω，4Ω加載3W（型），2.5W（型）
所有其他軟件包： 8Ω加載1.5W（類型）
停機電流0.6μA（typ）
電源電壓范圍為2.0V至5.5V
在1W連續平均輸出功率下，1 kHz時的THD
至8Ω0.5%（較大值）

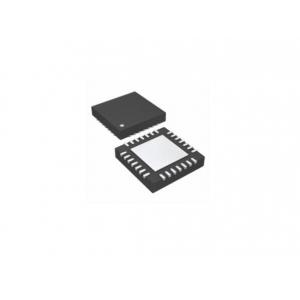

4x4mm COL包裝

二、Codec芯片 - CJC8972的應用：

Type-C/USB to 3.5mm轉接線

Type-C數字耳機

電腦聲卡

無線音箱

游戲手柄

充電音頻模組
