率能丨雙H橋步進馬達驅動芯片 - SS8847T

產品介紹

SS8847T是一個雙橋電機驅動器，它有兩個h橋驅動器，并可以驅動兩個直流刷電機，一個雙極步進電機，電磁閥，或其他感應負載。

它的工作范圍從2.7V到16V，每個通道可以提供高達1.0A的負載電流。每個+橋的輸出驅動塊由P++通道功率模塊組成，配置為一個+橋來驅動電機繞組。每個h橋都包括調節或限制繞組電流的電路。

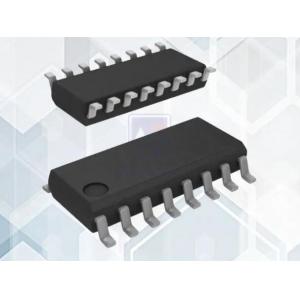

內部安全特性包括通過外部傳感器實現的下沉和補充電流限制、欠壓鎖定、過電流保護（OCP）和熱關閉。有一個超溫輸出標志可以指示熱停機。SS8847T封裝在16針，5.0mm×6.4mm eTSSOP中，背面有一個暴露的熱墊。

一、馬達驅動芯片 - SS8847T的特性：

寬電源電壓范圍： 2.7V至16V
兩個內部全橋驅動程序
低靜止電流：1.1 mA
低睡眠電流：1μA
熱停機和過壓鎖定保護
過電流保護（OCP）
超溫輸出標志
熱增強表面安裝組件
低MOSFET電阻（HS：650mΩ；LS：350 mΩ）

二、馬達驅動芯片 - SS8847T的應用：

POS打印機

洗衣機、烘干機和洗碗機

舞臺照明設備

冰箱阻尼器和制冰機
