馬達驅動芯片 - SS8844T
雙通道 H 橋電流控制電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
–完全獨立的半橋控制
行業標準 IN/IN 數字控制接口
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C 時可實現 2.5A 較大驅動電流
– 24V，Ta= 25°C 時 RDS(on)為 350mΩ（典型值 HS + LS）
產品介紹
SS8844T提供四個可獨立控制的1/2H橋啟動器。它可被用于驅動兩個DC電機、一個步進電機、四個螺線管或者其它負載。 針對每個通道的輸出驅動器通道由在一個 1/2H橋配置中進行配置的N通道功率MOSFET組成。

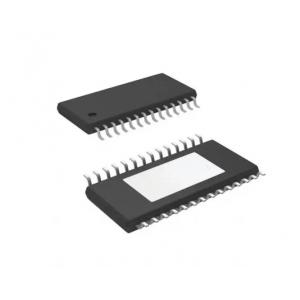

SS8844T提供一種帶有裸露焊盤的eTSSOP28封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無錫電鍍。
一、馬達驅動芯片 - SS8844T的特性：
雙通道 H 橋電流控制電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
–完全獨立的半橋控制
行業標準 IN/IN 數字控制接口
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C 時可實現 2.5A 較大驅動電流
– 24V，Ta= 25°C 時 RDS(on)為 350mΩ（典型值 HS + LS）
8.2~40V 工作電壓范圍
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示 Pin（nFAULT）
二、馬達驅動芯片 - SS8844T的應用：
