高精度數字電容傳感芯片 - MDC04

產品介紹

高精度數字電容傳感芯片 - MDC04 是高集成度的數字模擬混合信號傳感集成電路，芯片直接與被測物附近的差分電容極板相連，利用不同物質介電常數的區別，通過放大、數字轉換、補償計算電容的微小變化來實現物質成分的傳感。芯片內部集成高精度的 16bit 模數轉換 ADC 電路，其電容分辨率為 0.1fF，線性度誤差小于0.3%。此外，芯片內置精度 0.5℃的溫度傳感電路，可用于溫度補償及其他溫度傳感場景。

MDC04 分別為單通道和四通道測量的高精度電容調理芯片。每一個通道測量電容兩極之間的互感電容，可編程的固定測量范圍是 0~103.5pF，可編程的可變調理范圍±15.5pF，芯片可自動搜索較佳量程配置。芯片測量工作方式靈 活，可配置多通道測量組合，單次測量、周期性循環測量等工作模式。芯片支持數字單總線和 I2C 雙通信接口，單總線接口支持長線纜、多節點的分布式傳感。

和國內外同類產品相比，MDC04 具有寬測量范圍、寬工作電壓、低功耗、多種接口、內置溫度測量、小尺寸、低成本等優勢，可用于液位檢測、食品/土壤等水分含量測量、冰霜檢測、接近/手勢傳感等應用場景。

一、高精度數字電容傳感芯片-MDC04特點：

接口:I2C/單總線
供電電壓:2.0V~5.5V
峰值電流:500μA
可配置固定測量范圍:0~103.5pF
分辨率:0.1fF
溫度測量精度:0.5℃
工作溫度范圍:-55℃~125℃
線性誤差:<0.3%
可配置可變測量范圍:±15.5pF
待機電流:0.2μA
測量速度:3-20ms 可配置
封裝形式:QFN20

二、高精度數字電容傳感芯片-MDC04應用：

液位檢測

食品/土壤等水分含量測量

冰霜檢測

接近/手勢傳感等應用場景

?

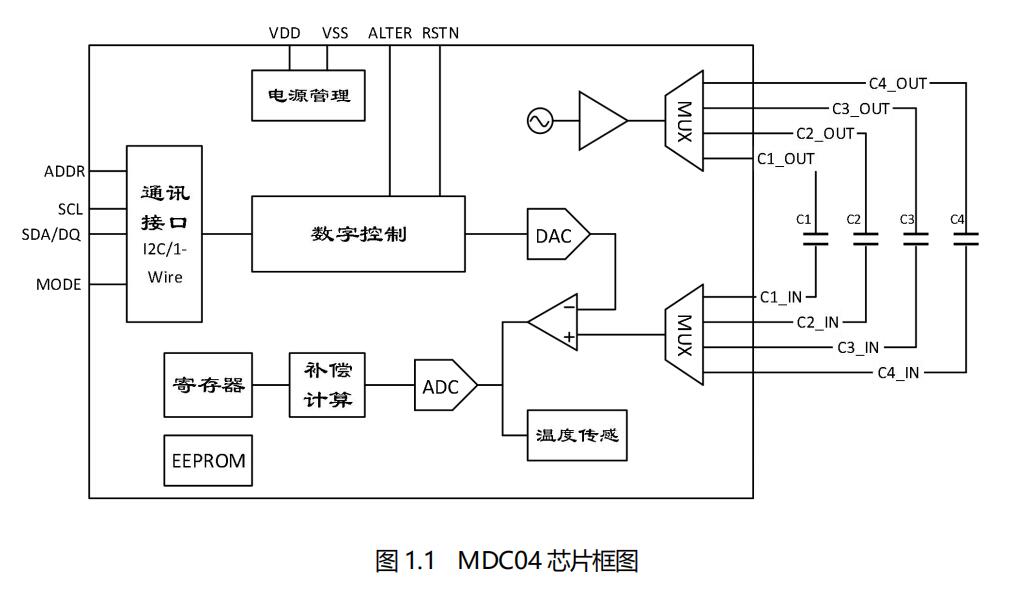

三、高精度數字電容傳感芯片-MDC04的框圖：

?
