低壓差分傳輸接口芯片 - MS90C031B

產品介紹

MS90C031是一款低功耗、高數據傳輸率的四通道CMOS差分LVDS信號總線驅動芯片，其支持的數據接收率超過155.5Mbps (77.7 MHz)。MS90C031將接TTL/CMOS輸入信號，轉換成低壓（350mV）的差分輸出信號。芯片驅動器還支持三態輸出功能，可以用來關斷輸出驅動級，通過關斷輸出電流可以得到11mW的靜態功耗。芯片還具有掉電關斷功能，當VCC開路時，LVDS輸出呈高阻態，此功能可以在掉電時保持LVDS總線上較小負載。

一、低壓差分傳輸接口芯片-MS90C031B的特性：

大于 155.5Mbps(77.7MHz)開關速率
掉電時 LVDS 輸出高阻態
±350mV 差分輸出信號
低功耗
較大 400ps 通道傳輸延時差（5V，25℃） ?
較大 3.5ns 傳輸延時
工業級溫度應用范圍
與 DS26C31，MB571(PECL)和 41LG(PECL)兼容
與 ANSI/TIA/EIA-644 LVDS 標準兼容

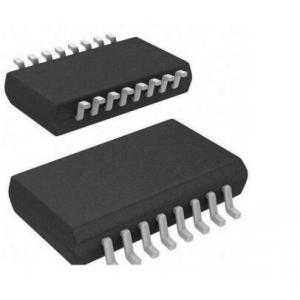

SOP16 封裝

二、低壓差分傳輸接口芯片-MS90C031B的應用：
