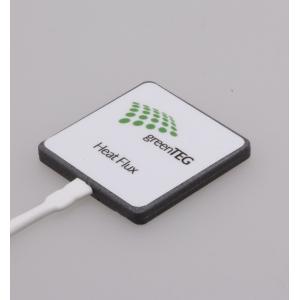

瑞士greenTEG 熱通量傳感器 gSKIN-XO描述：

我們的技術基于瑞士蘇黎世聯邦理工學院ETHZ的greenTEG開發的GSKIN熱電堆傳感器gSKIN-XI技術

gSKIN^?熱通量傳感器使用29對超高靈敏度熱電偶測量通過傳感器自身表面的熱通量。傳感器的面積為72 mm2，厚度為0.4 mm。級-0封裝優化聚合物和1級封裝的金屬結構。

熱通量傳感器：

分辨0.03 W / m²-9μW-10μK

校準：傳感器在穩定狀態下以符合ISO 8301標準的方式校準。傳感器在22.5°C的平均溫度下校準。每個gSKIN?熱通量傳感器將附有包含校準系數的校準證書并出廠。

瑞士greenTEG 熱通量傳感器gSKIN-XO特點：

瑞士greenTEG 熱通量傳感器 gSKIN-XO 應用范圍：

也可以特別適用于以下領域：

紡織/紡織工業

• 通過增加舒適度和優化熱阻/傳播來提高紡織品的價值。非常薄的設計允許在動態環境中進行測量。

建筑技術.

• 通過體內/體外(體外)熱通量測量和更精確的穿透熱阻(R-Values)，為客戶提供最合適的建筑材料，包括體內(in-situ)/體外(體外)熱通量測量和更精確的穿透熱阻(R-Values)。
• 通過測量建筑結構的熱通量，并通過加熱和通風自動控制系統的熱通量測量來增加建筑物的能量效率。
• 優化和理解太陽能模塊到建筑物的傳熱。

實驗裝置(設備)

• 從溫度、容積的熱輸出、添加速度、保持時間、反應速度的觀點出發，對化學工序進行表征和優化；
  熱剖面圖(Heat Profile)、傳熱、化學轉化及工業工程相似條件下的熱轉移；
  熱釋放的即時響應(Real Time)測量；
  將其添加到測量裝置中。

汽車產業.

• 使汽車材料(如座椅織物)最大限度舒適，使供暖系統效率更優，使客戶的駕駛經驗更好。
• 通過測量和控制燃燒和機械過程的熱量釋放來提高汽車的總體效率。

電子產業：電子產業

• 測量IC芯片的熱量釋放和熱通量，以便開發和監控適當?shù)墓δ堋?/span>

工藝設備和工廠制造業

• 通過測量能夠監測智能條件的熱通量值，提高了工廠的安全性和效率。

由于Seebeck效應，綠TEG的gSKIN傳感器測量熱流。這種傳感器的靈敏度取決于使用的熱電偶、熱電偶的數量、質量和結構。標準熱電偶分為兩種不同的溫差：n型和p型半導體.

GSKIN熱電偶基于BITE(BismuthTelluride)技術提供了最佳的靈敏度。這些熱電偶是集成在一個特殊的專利建筑使用高質量的襯底，以提高他們的效率。
此外，這種架構允許獲得非常薄和健壯的傳感器。

測量原理

熱流傳感器產生的電壓信號與流經傳感器的熱量成正比。輸出電壓(在微伏范圍內)與熱流(以W/m~2為單位)成正比，這取決于在UV/(W/m×2)中給出的傳感器靈敏度。

由于輸出是在紫外，必須提高信號的A/D轉換器，以獲得一個良好的分辨率。傳感器的精度將主要取決于這個參數。

瑞士greenTEG 熱通量傳感器 gSKIN-XO型號參數：
