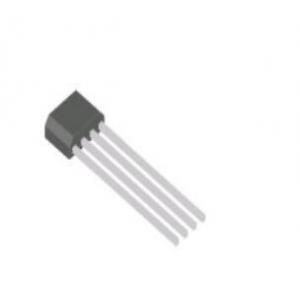

霍爾傳感器芯片 - MS1820
Mouse over image to zoom
正比于磁場大小的模擬輸出，輸出電壓不受電源影響
多種磁特性參數可編程，溫度補償，失調電壓補償
連續測量范圍從±20mT 到±160mT
溫度特性可編程，可匹配所有常見的磁性材料
通過供電電源編程，提供 EEPROM 鎖定功能
工作電壓 4.5V 到 5.5V，軌到軌輸出，帶寬 20Khz
產品介紹
霍爾傳感器芯片 - MS1820是一款可編程線性霍爾傳感器電路,輸出為與電源無關的模擬輸出?？梢詰?yīng)用于磁場測量，電流測量以及機械運動檢測等，也可以用來檢測精準的角度或者距離。主要的特性比如磁場范圍，靈敏度，失調電壓以及溫度系數都可以在一個非易失的存儲單元進行編程。MS1820提供了一個客戶數據寄存器來存儲一些產品信息（比如產品系列數據）。
該傳感器包括一個溫度補償?shù)幕魻枂卧?，斬波模塊，一個AD轉換器，DSP，一個具有重寫及鎖定功能的EEPROM，一系列為編程設計的模塊，一個比例型線性輸出以及一些保護電路。內部DSP能夠補償模擬失調，溫度改變，機械壓力，從而獲得高的性能。
MS1820可以通過電源電壓來進行編程。不需要額外的編程腳。可以簡單的采用2點法來校準輸出信號對輸入信號的響應。可以讓客戶對每個傳感器進行單獨調整。這樣可以補償磁極和機械方面的特性。 另外，霍爾芯片的溫度補償可以通過調整靈敏度的一階和二階溫度系數來滿足大部分磁性材料的特性。這樣可以實現在整個工作溫度范圍內都能保持很高的精度。
一、霍爾傳感器芯片-MS1820的特性：
正比于磁場大小的模擬輸出，輸出電壓不受電源影響
多種磁特性參數可編程，溫度補償，失調電壓補償
連續測量范圍從±20mT 到±160mT
溫度特性可編程，可匹配所有常見的磁性材料
通過供電電源編程，提供 EEPROM 鎖定功能
工作電壓 4.5V 到 5.5V，軌到軌輸出，帶寬 20Khz
二、霍爾傳感器芯片-MS1820的應用：
線性位置測量
角度傳感器
距離測量
磁場和電流測量
