通用數模轉換芯片 - MS5612M

產品介紹

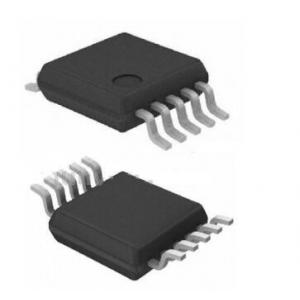

MS5612M是一款12bit兩通道輸出的電壓型DAC，接口采用三線串口模式，可以兼容TMS320、SPI、QSPI和Microwire串口。MS5612M數據有16bit，包括控制字節，和12bitDAC數據。MS5612M電源范圍是2.7V到5.5V。內部集成電阻串分壓輸出接到一個AB類輸出、軌到軌輸出buffer，其增益是6dB放大輸出，輸出bufffer提高了穩定性且降低了建立時間。MS5612M采用MSOP10封裝。

一、通用數模轉換芯片-MS5612M的特性：

12bit 精度
可編程建立時間 3us 或 9us
兼容 TMS320，SPI，QSPI 和 Microwire 接口
內部上電復位
低功耗，5V 時 8mW，3V 時 3.6mW
集成 REF 緩沖器
輸出范圍是 2 倍的基準電壓
對溫度不敏感
軟件、硬件 Power down
電源電壓：2.7V－5.5V

二、通用數模轉換芯片-MS5612M的應用：
