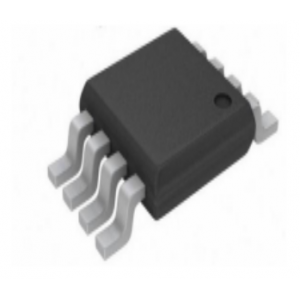

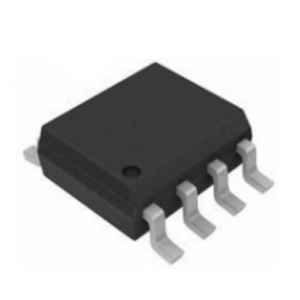

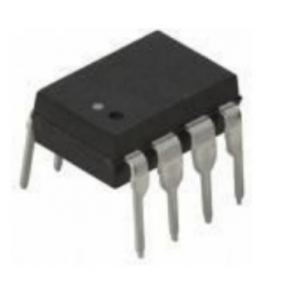

485/422芯片 - MS1285MD

產品介紹

MS1285/MS1285M/MS1285D是一款半雙工、±20kV ESD，可應用于RS-485通信系統的收發芯片，傳輸和接收速率可達10Mbps。片內集成瞬態保護功能保護器件不受 IEC61000靜電放電(ESD)和瞬態放電(EFT)的影響。此器件具有寬的共模電壓范圍，這使得此期間適合于長電纜運行上的多點應用。

一、485/422芯片-MS1285MD的特性：

總線引腳保護
±20kV 的人體模型(HBM)保護
±12kV IEC61000-4-2 接觸放電
+4kV IEC61000-4-4 快速瞬態突發
總線較大連接個數：256
數據速率：300bps 至 10Mbps
工作電壓范圍 4.5V-6.0V
三態輸出
兼容其他485芯片

二、485/422芯片-MS1285MD的應用：
