美國ECO 臭氧傳感器 - OEM-1

Mouse over image to zoom

它的設計工作與插件傳感器模塊為0-。1ppm, 0- 1ppm，和0- 10ppm。當訂購時，將ppm范圍放在模型號之后指定這些。

產品型號：: OEM-1

訂貨數量：

產品介紹

美國ECO 臭氧傳感器OEM-1描述:
模型OEM-1是一個基于可調臭氧濃度設定值控制臭氧發生器和警報的系統。它的設計工作與插件傳感器模塊為0-0.1ppm, 0- 1ppm，和0- 10ppm。當訂購時，將ppm范圍放在模型號之后指定這些。例如，1 ppm的OEM-1電路板系統將是OEM-1。更換的傳感器模塊為SM-1- 1。這些相同的傳感器模塊也工作在我們的OEM-2板，具有很好的功能，如4-20毫安輸出。傳感器模塊還可以通過2米或8米長的電纜與OEM-1板保持一定距離。這些是現成的DIN M/F 5引腳延長電纜。

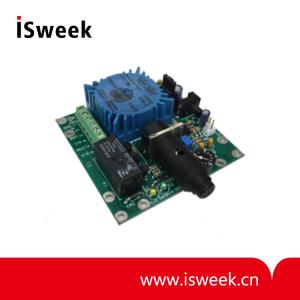

OEM-1系統的一個組成部分是底板，它包括電源、最終信號處理、設定點控制和輸出繼電器。另一個組件是傳感器，它與相關的電子設備安裝在一個圓柱形DIN插頭。這是預先校準在我們的實驗室，使傳感器模塊和主板模塊一起作為一個校準系統工作。如果傳感器模塊損壞，則只需替換另一個預校準模塊。
該設計包括滯后和時間延遲(設置為8秒，除了特殊的命令)，以消除顫振和其他傳感器和發電機之間的過度互動。SPDT繼電器觸點將處理高達5安培在250伏。OEM-1不應在室外或有NOx、硝酸、酸性氣體或鹵素化合物煙霧存在的情況下使用。

美國ECO 臭氧傳感器OEM-1參數:

傳感器	加熱金屬氧化物半導體
精度	20%.
范圍	0 -0.1ppm, 0- 1ppm和0- 10ppm可用。
靈敏度	低至0.02 ppm為0.1 ppm模塊，0.1 ppm為1ppm模塊，0.3 ppm為10ppm模塊。如果使用傳感器模塊擴展電纜，這些靈敏度將會降低。
響應時間	10秒內
開關延時	8秒的標準。其他時間按要求。
溫濕度范圍	此校正只適用于正常的室溫及濕度。該電路不包括溫度或濕度補償裝置。電源電壓要求110 VAC 或每個OEM規格220 VAC?；蛘撸?2vdc在300ma。
繼電器評級	non-latching。接觸5安培在250伏交流。
主板尺寸	83 X 83毫米(3.25 " x3.25 ")。需要23毫米(.875 ")的間隙從板的頂部和6毫米(.250 ") 板底表面的間隙。
主板安裝	用4顆3.5毫米螺絲(或6-32顆螺絲)固定。
傳感器模塊	16 mm (dia) X45 mm (length), (.62” X 1.75”), 10 g (.3 oz)
裝船重量	模塊和2米傳感器擴展電纜，無適配器454 g(1磅)
