美國SPEC Sensors 超低功耗變送板 - ULPSM

產品介紹

超低功耗傳感器模塊，帶印刷傳感器

小型超低功耗傳感器模塊(ULPSM) 生成與氣體濃度成比例的線性電壓輸出。這個模塊把SPEC Sensors的新
型超薄電化學傳感器技術和超低功耗的模擬穩(wěn)壓電路結合起來。

目標氣體                 最大范圍

一氧化碳– CO                    1000 ppm
硫化氫– H2S                      50 ppm
二氧化氮– NO2                   20 ppm

臭氧– O3                           20 ppm
二氧化硫– SO2                   20 ppm
乙醇– CH6O                       1000 ppm

印刷傳感器特性:

亞毫米級的超薄電化學傳感器技術
低成本，高性能
可用于各種不同的目標氣體
其他的傳感器和配置可供選擇，請聯系我們，以討論應用事宜。

ULPSM特性:

超低功耗
小型氣體傳感器和模擬前端
低成本，易替換
標準的8引腳連接器，輕松集成
在板上的溫度傳感器
傳感器接頭允許更換傳感器

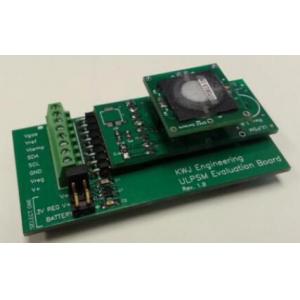

評估板特性:

插頭與建議布局相適配，適用于用戶實施的方案
螺絲端子方便連接到外電路和測量設備。
跳線可選擇的電源選項:
CR2032 扣式電池(內含)。
外部電源: 未經調節(jié)，未裝保險絲–不要超過3.3 V輸入。
外部電源: 3.0 V，經調節(jié)–不要超過18 V輸入。
用于Vref 和Vtemp的單位增益緩沖器
絕緣橡膠墊腳

ULPSM設備連接:

通過內孔插座連接器來完成ULPSM的電氣連接(Sullins Connector Solutions P/N: PPPC041LGBN-RC; 推薦用于主機板的配件: P/N: PBC08SBAN)。這個連接器在板的一端，提供機械剛性。位于板的另一端的通孔或螺紋間隙（選項-C）提供附加的機械連接。
