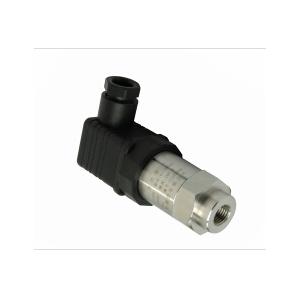

經濟型壓力變送器 - CS-PT1000
0.25%F.S精度；
可做成OEM；
進口高品質芯體；
多種壓力量程和信號輸出；
多種連接器和壓力接口；
無極性二線制電流輸出；
本案防爆、CE認證；
符合RoHS標準。
產品介紹
一、經濟型壓力變送器CS-PT1000產品說明
CS-PT1000系列壓力變送器是一款大批量、民用及工業用、高性價比的產品。廣泛用于氣體、液體壓力檢測，如水、油、輕度腐蝕性液體和氣體。
該產品采用1Cr18Ni9Ti不銹鋼結構，壓力芯體選用國外品牌，傳感器專用的儀表放大電路，能方便的對其零點和滿程進行精確校準。
除了十余種標準結構和輸出外，為了滿足批量應用的要求，我們的設計團隊還隨時可以為批量用戶量身定制各種特殊要求的產品。
二、經濟型壓力變送器CS-PT1000產品特點
0.25%F.S精度；可做成OEM；進口高品質芯體；多種壓力量程和信號輸出；多種連接器和壓力接口；無極性二線制電流輸出；本案防爆、CE認證；符合RoHS標準。
三、經濟型壓力變送器CS-PT1000應用領域
應用于：加氣機，制冷機，液壓潤滑，恒壓供水，管道壓力，容器壓力，石油化工，工業過程控制。
四、經濟型壓力變送器CS-PT1000技術參數
|
常 規 |
數 值 |
備 注 |
|||||
|
壓力范圍 |
0~0.5MPa......60MPa |
1MPa=10bar 1bar≈14.5PSI 1PSI=6.8965kPa 1kgf/cm2=1個大氣壓 1個大氣壓=98kPa |
|||||
|
過載壓力 |
1.5倍額定壓力 (1.5X) |
||||||
|
破壞壓力 |
2.5倍額定壓力 (2.5X) |
||||||
|
精 度 |
±0.5%F.S（更高精度請選PT300或MARS系列） |
||||||
|
穩 定 性 |
典型值0.25%F.S, max：0.4%F.S |
||||||
|
使用溫度 |
－40℃~85℃ |
||||||
|
補償溫度 |
－10℃~70℃ |
|
|||||
|
兼容介質 |
與1Cr18Ni9Ti兼容的所有腐蝕性介質 |
|
|||||
|
電器性能 |
二線制 |
三線制 |
|
||||
|
輸出信號 |
4~20mA |
0~5V |
1~5V |
0.5~4.5V |
0~10V |
|
|
|
供電電源 |
10~30Vdc |
8~30Vdc |
5V(ratio) |
12~30Vdc |
|
||
|
負載電阻 |
(U-10)/0.02(?) |
＞20k? |
|
||||
|
絕 緣 |
＞100M ?@50V |
|
|||||
|
電器強度 |
500V@60 second |
|
|||||
|
振動/沖擊 |
10g/5~2000Hz, axes X/Y/Z20g sine 11ms |
|
|||||
|
壓力耐用 |
2×106壓力周期@25℃ |
|
|||||
|
顯示范圍 |
-999~1999 |
|
|||||
|
電器連接 |
赫氏曼、航空插頭、固線套出線、防水出線 |
|
|||||
|
壓力接口 |
M20×1.5、G1/4、G1/2、R1/2、NPT1/2 |
|
|||||
|
壓力形式 |
表壓G，絕壓A |
響應時間：10ms |
|||||
|
認證項目 |
歐盟電器安全標準CE |
|
|||||
|
電磁兼容 |
電磁放射：EN50081-1/-2；電磁靈敏度：EN50082-2 |
||||||
